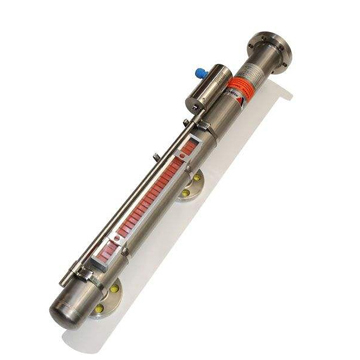

CUY8000B磁翻板液位计

简要描述：磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。

联系我们

详细介绍

产品描述：

磁翻板液位计是以磁浮子为测量元件，磁钢驱动翻柱显示，无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量产品。

磁翻板液位计配置上、下限开关输出，可实现远距离报警、限位控制。

磁翻板液位计配置变送器，可实现液位的远距离指示、检测与控制。

根据在容器安装位置的不同，提供侧装和顶装两种形式。

根据工作介质不同，提供不锈钢和 ABS 工程塑料两种材质；其中 ABS 特别适用于酸、碱等腐蚀性介质。

结构特点：

1、基本型液位计根据浮力原理，浮子在测量管内随液位的升降而上、下移动，浮子内的永久磁钢通过磁耦合作用，驱动红、白色翻柱翻转 180 。液位上升时，翻柱由白色转为红色，下降时由红色转为白色，从而实现液位的指示。

2、上下限开关输出利用磁性浮子随液位移动，使安装在液位计立管设定位置的簧片开关动作，实现 ON-OFF 控制或报警。

3、电远传在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成，它通过磁浮子上下移动，经磁耦合作用使导管内测量无件依次动作，获得电阻信号变化，转换成 0~10mA 或 4~20mA 的标准电流信号输出，以便与数字显示仪表或计算机联接，实现远传显示。

主要技术参数：

安装形式内容		侧装式	顶装式
安装间距（测量范围）		0.4-10米范围内任选	0.5-5米范围内任选
工作压力		0.6,1.6,2.5,4.0MPa	0.6,1.6,2.5MPa
介质密度		≥ 0.5g/cm 3	≥ 0.76g/cm 3
连接法兰	不锈钢	法兰 20-40（D N 20 P N 4.0）（GB9119-88）	法兰 200-25（D N 200 P N 2.5）（GB9119-88）
	ABS	法兰 20-10（D N 20 P N 1.0）（GB9119-88）	法兰 200-6（D N 200 P N 0.6）（GB9119-88）
主体材料		ABS（工作压力 0.6MPa）、不锈钢
介质温度		-40 ℃ ~300 ℃ （ABS: -40 ℃ ~80 ℃ ）
环境温度		-40 ℃ ~+70 ℃
示值误差		± 10mm
介质粘度		≤ 1st（10 - 4 m/s）
上下限开关输出		1. 控制灵敏度 : 10mm 2. 输出接点容量 : AC220V2A 3. 接点寿命 : 5 × 10⁴
电远传连续显示		1. 精度 : ± 1.5% 2. 输出负载 : 750 3. 输出信号 : 4~20mA 输出 ,24VDC 二线制 4. 防爆特征 ia Ⅱ CT4 本质安全型
