产品型号： HVZR-3851LT 厂商性质： 生产型 更新时间： 2022-03-22 访 问 量： 0次
0517-86918008
0517-86918028
0517-86918098
产品描述：

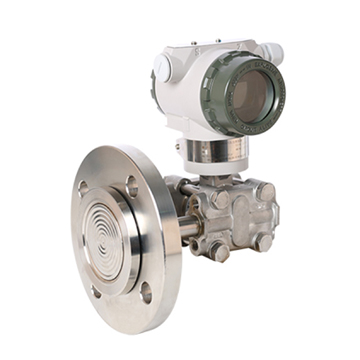

HVZR-3851LT型法兰式液位变送器可对各种容器进行液位、密度的精度测量，有平法兰和插入式法兰两种，适用于高粘度介质或悬浮液体测量。变送器的安装法兰标准按ANSI，法兰有3"和4"规格，法兰等级为150LB（2.5MPa）及300LB（5.0MPa），法兰安装尺寸见下图表。如用户采用GB9116-88标准，则DN=80、100、PN=2MPa请注明。
因隔离膜片很薄，是耐腐蚀的薄弱环节，故接液膜片材料有316L、哈氏C-276、蒙耐尔、钽等，可适用于不同情况的防腐要求，可根据被测介质浓度、湿度、压力等参数适合附录中给出耐腐蚀参考表进行合理选择。如腐蚀性强的场合可选择防腐结构变送器。
用户不注明时以3"150LB安装法兰及接液膜片材料316L 供货。
法兰式液位变送器外型尺寸图
法兰尺寸 | 螺栓孔 | |||||||
尺寸 | 规格 | 直径 | A | B | C | 数目n | 直径d | 分布直径d1 |
3" | 1501b | 190 | 30 | 66 | 127 | 4 | 19 | 152 |
4" | 1501b | 228 | 30 | 89 | 157 | 8 | 19 | 190 |
3" | 3001b | 210 | 35 | 66 | 127 | 8 | 22 | 168 |
4" | 3001b | 254 | 38 | 89 | 157 | 8 | 22 | 200 |
测量范围：
差压：0-6.2-690KPa
静压：2.5MPa
产品选型：
HVZR-3851LT | 法兰式液位变送器（*大工作压力2.5MPa） | |||||||||||
4 | 0-4～40KPa | |||||||||||
5 | 0-40～250KPa | |||||||||||
6 | 0-0.16～1.0MPa | |||||||||||
代码 | 输出 | |||||||||||
N | 普通模拟型：（输出：4～20mA） | |||||||||||
G | 常规智能型：（输出：4～20mA） | |||||||||||
S | 标准智能型：（输出：4～20mA带HART总线协议） | |||||||||||
Z | 数字化智能型：（输出：4～20mA全数字化传感器,自带通讯键盘） | |||||||||||
代码 | 公称直径尺寸（mm） | 插入筒长度（mm） | 高压侧隔膜片材料 | |||||||||
A0 | 80 | 平 | 316LSST | |||||||||
A2 | 80 | 50 | 316LSST | |||||||||
A4 | 80 | 100 | 316LSST | |||||||||
A6 | 80 | 150 | 316LSST | |||||||||
B0 | 100 | 平 | 316LSST | |||||||||
B2 | 100 | 50 | 316LSST | |||||||||
B4 | 100 | 100 | 316LSST | |||||||||
B6 | 100 | 150 | 316LSST | |||||||||
C0 | 80 | 平 | 哈氏C-276 | |||||||||
C2 | 80 | 50 | 哈氏C-276 | |||||||||
C4 | 80 | 100 | 哈氏C-276 | |||||||||
C6 | 80 | 150 | 哈氏C-276 | |||||||||
D0 | 100 | 平 | 哈氏C-276 | |||||||||
D2 | 100 | 50 | 哈氏C-276 | |||||||||
D4 | 100 | 100 | 哈氏C-276 | |||||||||
D6 | 100 | 150 | 哈氏C-276 | |||||||||
E0 | 80 | 平 | 钽 | |||||||||
F0 | 100 | 平 | 钽 | |||||||||
代码 | 安装法兰 | |||||||||||
A | 3〞150lb | 碳钢镀锌 | ||||||||||
B | 4〞150lb | |||||||||||
C | 3〞300lb | |||||||||||
D | 4〞300lb | |||||||||||
代码 | 结 构 材 料 | |||||||||||
法兰和接头 | 排气/排液阀 | 隔离膜片 | 灌充液体 | |||||||||
22 | 316不锈钢 | 316不锈钢 | 316不锈钢 | 硅油 | ||||||||
23 | 316不锈钢 | 316不锈钢 | 哈氏合金C | |||||||||
24 | 316不锈钢 | 316不锈钢 | 蒙乃尔 | |||||||||
25 | 316不锈钢 | 316不锈钢 | 钽 | |||||||||
33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
35 | 哈氏合金C | 哈氏合金C | 钽 | |||||||||
代码 | 选项 | |||||||||||
M1 | 0-100%线性指示表 | |||||||||||
M2 | LED数字显示表 | |||||||||||
M3 | LCD显示器 | |||||||||||
C0 | 1/2-14NPT锥管内螺纹接头 | |||||||||||
C1 | 1/2-14NPT引压接头后部焊接引压管Ф14 | |||||||||||
C2 | 丁字形螺纹接头M20×1.5 | |||||||||||
d | 隔爆型dⅡBT4 | |||||||||||
i | 本安型iaⅡCT6 | |||||||||||
定货须知：
1）变送器型号可根据选型规格表按需要确定。
2）选型规格表中的数字、符号必须填写清楚、准确无误。
3）如有正负迁移，必须注明迁移量数值。
4）差压变送器如需配三阀组，需另行注明。
5）选购远传变送器时，还应根据不同远传法兰选型表按需确定。
6）如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
7）接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
8）无特殊注明，出厂时灌充液为硅油
