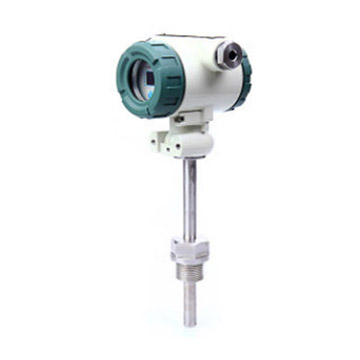

一体化温度变送器

概述：

    一体化数显温度变送器与工业热电偶、热电阻配套使用，采用二线制传输方式（两根导线作为电源输入和信号输出的公用传线）。一体化温度变送器将工业热电偶、热电阻信号转换成与输入信号或与温度信号成线性的4-20mA、0-10mA的输出信号。可直接安装在热电偶、热电阻的接线盒内与之形成一体化结构。它作为新一代测温仪表可广泛应用与冶金、石油、化工、电力、轻工、纺织、食品、国防以及科研等工业部门。

特点 :

  1、采用硅橡胶或环氧树脂密封结构，因此耐震、耐湿、适合在恶劣的现场环境安装使用。

  2、现场安装在热电偶、热电阻的接线盒内使用，直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的

   补偿导线费用，又提高了信号远距离传输过程中的抗干扰能力；

  3、热电偶变送器具有冷端温度自动补偿功能；

  4、精度高、功耗低，使用环境温度范围宽，工作稳定可靠；

  5、适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构，也可以作为功能模块安装在检测设备中和

   仪表盘上使用；

  6、智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程

   进行远程信息管理、组态、变量监测、校准和维护功能；

  7、智能型温度变送器可按用户实际需要调整变送器的显示方向，并显示变送器所测的介质温度、传感器值的变

   化、输出电流和百分比例；

一体化温度变送器的工作原理:

   热电偶或热电阻传感器将被测温度转换成电信号，再将该信号送入变送器的输入网络，该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入到运算放大器进行信号放大，放大的信号一路经V/I转换器计算处理后以4－20mA直流电流输出；另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种，均采用反馈方式。对热电阻传感器，用正反馈方式校正，对热电偶传感器，用多段折线逼近法进行校正。有两种显示方式。LCD显示的温度变送器用两线制方式输出，LED显示的温度变送器用三线制方式输出。

主要技术参数 :

   1、输入信号：热电偶：K、E、J、B、S、T、N。热电阻：Pt100、Cu50、Cu100三线制、四线制。智能型温度变送器的输入信号可通过手持器和PC机任意设置；

   2、输出信号：在量程范围内输出4－20mA直流信号，与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4－20mA直流信号同时叠加符合HART标准协议通信；隔离式温度变送器：输入与输出相隔离，隔离电压500V，增加了抗共模干扰能力，更适合与计算机连网使用；

   3、基本误差：0.5%FS、0.2%FS、智能型0.2%FS；

   4、接线方式：二线制、三线制、四线制；

   5、显示方式：四位LCD显示现场温度，智能型四位LCD可通过PC机或手持器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数；

   6、工作电压：普通型号12V-35V，智能型12V-45V，额定工作电压为24V

   7、允许负载电阻：500Ω（24VZR供电）；极限负载电阻R（max）=50Vmin-12,例如在额定工作电压24V时，负载电阻可在0-600Ω范围内选择使用。

   8、工作环境：a:环境温度-25-+80℃（常规型）

                          -25-+70℃（数显型）

                          -25-+75℃（智能型）

                b:相对湿度：5%-95%

                c:机械振动f≤50Hz, 振幅≤0.15mm

                d:无腐蚀气体或类似的环境；

                9、环境影响系数：δ≤0.05%/℃。

一体化温度变送器的测量范围：

型号命名方式：
