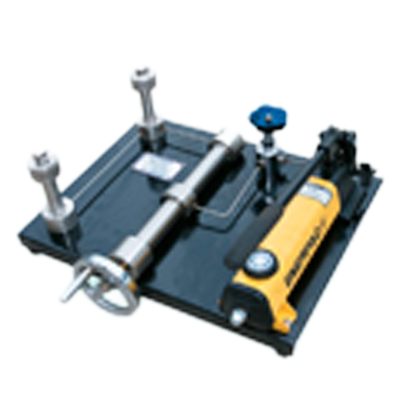

HVZR-YFT-2002Y压力校验台

1、概  述

    HVZR-YFT-2002Y台式水压压力泵（以下简称压力泵）是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。

    杠杆带动大容室活塞作往复运动，产生压力或真空，通过切换开关输出压力或真空，经稳压阀至微调及压力输出接口。辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，可广泛应用于计量、科研、工矿企业及仪表制造等行业。

2、技术指标

2.1压力范围：0 ~ 60MPa

2.2 调节灵敏度：min  10 Pa

2.3 外形尺寸：400×360×160（长×宽×高）

2.4 重    量： 9kg

3、使用操作

3.1.正程检测

  拧下输出1、输出2接头上的堵头，将微调调至适当位置（中间位置）。打开过压截止阀、截止阀，水杯上稳压阀，用力操作杠杆打压至水杯没有气泡，关闭截止阀和水杯上稳压阀。轻轻操作杠杆，使导压液体（或水）至两个压力输出接口。再安装标准表和被检表，操作杠杆升压至检定点左右时，使用微调调至检定点，逐点检测至满量程。校验完毕，依次打开水杯上稳压阀、截止阀、过压截止阀。

3.2.回程检测

  按规程在满量程两次读数后，用微调缓慢降压至检定点，逐点检测，直至零点。当操作微调不能降压时，可以轻轻开启疏空阀进行降压。

3.3.高压状态下，出现压力缓慢下降时，关闭稳压阀。(先将用微调将压力微调到45MPa左右，稳压1~3分钟后，再缓慢调至40MPa)

4、注意事项

4.1压力泵应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。

4.2被检仪器应作适当清洗，避免污渍进入检测回路。

4.3输出1、输出2接嘴为专用快速接头，端面密封，安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。

4.4输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

4.5当杠杆造压较重时，请使用微调升压，则较为轻松。

5、各部件名称及功能
