压力校验台Q

1、概 述

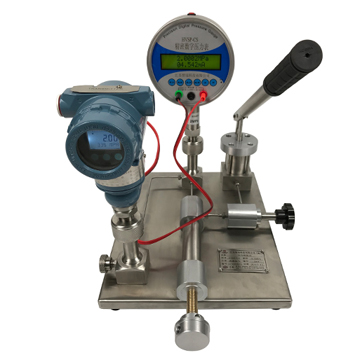

   压力校验台（以下简称校验台）是压力仪表检测工作中的重要辅助设备，与压力标准器配合使用，完成压力仪表校准、检测工作。

  杠杆带动大容室活塞作往复运动，产生压力或真空，通过切换开关输出压力或真空，经稳压阀至微调及压力输出接口。辅以设计精巧的微调、快速接口、稳压阀组成。操作简单、结构合理、密封性能良好的优点，可广泛应用于计量、科研、工矿企业及仪表制造等行业。

2、技术指标

   压力范围：-95～600KPa、0-6MPa、0-60MPa

   精度等级：0.05%

   输出接口：M20*1.5

   介    质：洁净空气、硅油

   外形尺寸：410×300×200（长×宽×高）

   重    量： 4.5kg

3、注意事项

3.1校验台应选择平整易操作的台面放置，避免进入有高腐蚀性气体及粉尘颗粒的环境中使用。

3.2被检仪器应作适当清洗，避免污渍进入检测回路。

3.3输出1、输出2接嘴为专用快速接头，端面密封，安装仪表时，无需借助任何工具，均匀用力拧紧，大概在密封面相互贴紧时，再拧1~2圈，即可。

3.4输出1、输出2接嘴为上下两件组成，使用时应经常检查下部锁紧螺丝是否连接可靠，若连接不可靠，在遇高压情况下，可能造成崩脱。

3.5当杠杆造压较重时，请使用微调升压，则较为轻松。

4、各部件名称及功能
