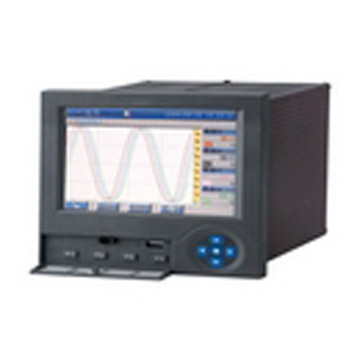

彩屏无纸记录仪

产品描述:

  12路万能输入彩屏无纸记录仪，可输入标准电流、标准电压、频率、毫伏、热电偶、热电阻等信号。具有传感器隔离配电输出、继电器报警输出、变送输出、流量积算、温压补偿、历史数据转存、打印以及远程通讯功能。

彩屏无纸记录仪的功能特点：

◆系统

   ▲采用*新大规模集成电路，国际名厂元器件精心设计；

   ▲采用高速、高性能32位ARM微处理器，画面响应时间小于0.2秒，可同时实现12路信号的检测、记录、显示和报警；

   ▲5.7英寸进口SHARP320X240点阵TFT高亮度彩色图形液晶显示，CCFL背光、画面清晰、宽视角。屏幕亮度可以自由调节；

   ▲全隔离万能输入，可输入多种信号，无需跳线，通过软件组态即可；

   ▲新型开关电源，85VAC~265VAC范围内正常工作；

   ▲集成硬件实时时钟，掉电情况下时钟也能准确运行；

   ▲提供变送器+24VDC隔离配电；

   ▲全铝密封外壳及内部屏蔽板，保证仪表在恶劣环境中正常工作；

   ▲大容量FLASH闪存芯片存贮历史数据，掉电永不丢失数据；

   ▲12路继电器报警输出。

◆信号

   ▲可输入各种标准信号，Fr、20mA、5V、S、B、K、T、E、J、R、N、Pt100、Cu50、Cu53、BA1、BA2、350Ω、20mV、100mV、10mV、WRe、F1、F2

   ▲信号全量程精度±0.2%

   ▲通道间完全隔离

   ▲可提供隔离配电

   ▲提供标准4-20mA输出

◆软件

   ▲中文菜单组态、显示工程位号，工程单位。软件密码锁保证用户组态安全；

   ▲工程量显示数值范围宽，可显示5位数值：-9999~19999；

   ▲报警显示，同时指示各路通道的下下限、下限、上限、上上限报警。可以记录*近的15条报警信息；

   ▲支持流量累积功能；

   ▲4组温压补偿，支持补偿信号输入、常数可选，提供多种补偿模型，如过热蒸汽，饱和蒸汽、压力补偿等常用补偿模型；

   ▲支持真空度科学计数法显示；

   ▲曲线走纸方式可设定横向或纵向；

   ▲每4组曲线显示可以自由组合，自定义曲线颜色；

   ▲内置GB2312二级汉字字库（6500汉字）；

   ▲全新T6输入法，操作方便。支持汉字拼音输入，数字、英文、特殊符号、上下标等选择输入，采用国际标准编码，解决特殊单位及汉字位号的输入问题；

   ▲汉字位号、单位自定义组合输入。

◆彩屏无纸记录仪的通讯

   ▲标准串行通讯接口：RS-485和RS-232C；

   ▲支持标准Modbus RTU通讯协议，标准Modbus TCP通讯协议，提供多种数据类型，如百分量、工程量、累积量等，除支持本公司ScanX数据管理软件外，还支持iFIX、组态王、MCGS、PCAuto等流行专业组态软件，无需专用驱动；

   ▲使用USB2.0接口转存和备份历史记录，支持256M、512M、1G优盘；

   ▲支持FAT16/FAT32文件系统类型，Windows可识别历史记录文件；

   ▲外接微型打印机，可手动打印数据、曲线，自动定时打印数据，满足用户现场打印的需要。
