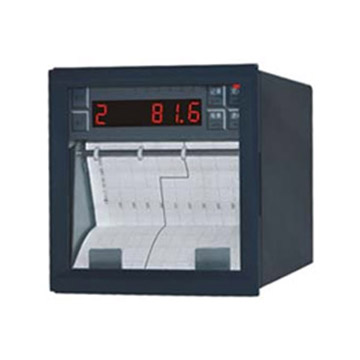

小长图有纸记录仪

产品描述：

   有纸记录仪可接收多种热电偶、热电阻、电压和电流信号，并进行曲线和数字记录，广泛应用于医药、石油、化工、冶金、电力等行业及科研单位。

主要性能和技术指标：

   1．输入通道:  1-8点,每个通道的测量信号种类可由用户自己设定

   2．通道隔离:  输入通道之间相互隔离，无干扰。

   3．显示功能:  测量值的定点或巡回显示

                 设定参数显示[在设定状态下]

                 报警提示符及提示灯

                 时间显示[在所有输入信号全部关闭情况下]

   4．记录功能:  采用进口固定式热敏头，无笔墨消耗，无笔位 误差，抗震动

                 在100mm范围内有800个热印点

                 对测量值进行趋势记录和数字记录

                 在记录曲线同时打印标尺刻度及每个通道标记

                 每隔100mm打印一次刻度值、当前时间和走纸速度

   5．实时时间: 由键盘设定当前日期和时间 ,即使掉电,也不影响正常计时

   6．曲线迁移功能:通过对记录边界的设定，可使不同通道的趋势记录曲线分离开。

   7．标度变换功能:对于电压及电流输入信号，可通过对显示范围的设定， 实现显示及记录对输入信号的线性标度。对于热电偶及热电阻信号显示范围就是其测量范围。

   8．输入信号种类及测量范围:各种热电偶、热电阻、标准电压及电流信号，由键盘设定选择。

   9．走纸速度: 通过键盘任意设定，走纸速度为10 mm/h到1990mm/h。

   10．报警功能:

        •提供六组继电器接点输出，由用户任意组合使用

        •每个通道报警均可选择上限、下限、差值上限、差值下限

        •每个通道的报警回差可设定，继电器动作时有指示灯提示

        •继电器触点容量：24VDC, 3A；  220VAC, 3A

   11．通讯： RS232C或RS485通讯接口

   12．模拟量输出：两路4 ~ 20 mA模拟量传送输出

   13．采样周期:   0.6S

   14．数字显示及报警精度:   0.2%FS

   15．趋势记录精度:         0.2%

   16．数字记录精度:      0.2%FS

   17．输入阻抗: 大于10M欧姆〖注：进行电流测量时，输入阻抗为250欧姆〗

   18．有纸记录仪的功率消耗: 不大于30W

   19．正常工作环境: 温度范围：0～50度   湿度范围：10～85 % RH

   20．电源电压:     220 V;  50 Hz

   21．外形尺寸:     144 × 144 × 200 mm

   22．开孔尺寸:     138 × 138 mm
