远传水表

 远传水表

一、概述

      当前，传统水表和智能水表在解决供水企业痛点时存在许多的问题，而远传水表的高安全、覆盖广、大连接、低功耗可以较好的解决传统水表和智能水表的问题,并能更好的满足水务行业的发展需求。物联网、云计算等新技术的广泛应用,基于NB-IoT技术的智慧水务将成为智慧城市管理信息化水平的标志之一。

      远传水表采用了高性能低功耗的 NB-IoT 技术，其信号网络深度覆盖（地下表井、管道井等均可正常使用）,超低功耗、通讯稳定可靠，使用授权的窄带物联网网络传输，无需搭建基站。

      上下行采用UDP协议,省去了不必要的信令，更适合低功耗，IP地址和端口号可根据需要修改。

      远传水表可选配带阀门驱动，可自动控制、远程开关阀、阶梯价格，实现预付费管理功能。

二、功能特点

      1.流量计量

      远传水表具有两对脉冲信号检测端口，通过检测两端口的脉冲信号及设定好的脉冲当量，可以计算当前的流量值并进行存储，并可记录累积流量和结算日流量。远传水表在检测脉冲信号时进行防抖处理，可有效避免因外界干扰造成的误计量，提高了计量准确度。同时水表还具有脉冲信号异常检测功能，可检测出脉冲信号故障和强磁干扰，并记录异常状态。

      2.电压检测

      远传水表定期检测电池电压，当电池出现欠压时记录欠压状态，并上报异常电压状态；同时还具有掉电监测功能，当远传水表异常掉电时，及时保存计量数据，防止数据丢失。

      3.实时时钟

      实时时钟模块内部集成实时时钟功能，计时精度高。时钟可通过远程上位机软件系统进行远程校时。

      4.数据通讯

      水表模块通过NB-IOT技术进行数据通讯，当没有数据通讯时，无线模块自动进入低功耗状态，降低耗电量。

      5.阀门控制（带阀控）

      远传水表具备阀门驱动功能，具有堵转检测和异常处理功能。当阀门堵转时会进行保护处理，并记录异常状态，在执行抄表操作时上报异常；可有效防止因阀门故障而导致损坏。或电量消耗，提醒管理人员进行排查维护。

      6.定期开关阀防锈死（带阀控）

      远传水表可根据设定的定期开关阀周期，自动执行开关阀动作，防止阀门因长时间不动作而出现锈死的问题，减少水表维护成本，提高阀门使用寿命。

      7.防磁干扰（带阀控）

      防磁干扰当两对脉冲信号端口同时检测到水表两个传感器同时被吸合超过5秒，远传水表会判断出现磁干扰现象会主动关闭阀门，记录此异常状态，并将错误信息上报服务器端，管理部门可通过软件读取信息数据判断用户是否存在窃水行为。当干扰现象消失后自动恢复阀门状态。

      8.上传模式

      远传水表支持两种模式：定点上传模式和周期上传模式。

      定点上传模式：设定一天之内最多4个定点时间，如可设置0、4、8、12时四个时间，每日当设备到达此时间时，自动启动上报，上传抄表数据和错误信息。

      周期上传模式：设定每隔一段时间自动上报一次，如可设置每隔30分钟上传一次。

      如需在设定上传模式之外的时间上传，或需及时修改参数或者调试时，用户可使用提供的磁棒吸合霍尔感应区域5-10秒来触发数据上传，然后进行需要的操作。

      需要注意上传频次增加会加大相应的功耗，需指导使用。

      9.远程控制

      远传水表支持系统远程阀门控制、远程设置定点及校时，可以实现预付费等相关管理功能，为水务部门收费模式提供多样选择。

三、使用方法

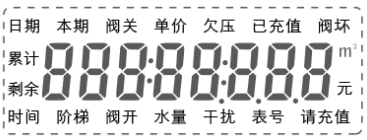

1. 全屏显示

2.主界面介绍

      远传水表界面操控主要有两部分组成：红外感应部分和霍尔感应部分。红外部分可通过红外感应设备来修改表内信息或者抄录有关数据；霍尔部分可用于切换菜单，并且能够用于手动触发上传的操作。

3.菜单介绍及操作说明

      本表采用菜单操作方式对表的工作状态及显示内容按需要可通过面板上的霍尔感应进行操作。

      操作与显示共由9份菜单组成。

      平时待机状态时显示主菜单累计流量界面，短按按键切换菜单，找到需要查看的菜单，再按照各菜单的操作图，查阅相关的内容，超过3分钟不操作，显示屏自动回到主菜单页面。长按可返回主菜单，同时或在主菜单下长按可手动触发上传，上传成功后自动返回信号值和上传次数，短按或等待3分钟返回主菜单。

      需注意的是，无论在何种菜单显示或上传状态下，只要在使用流量，还是会累积到主菜单的相关项中，并不会因为人工操作面板而造成的测量数据遗漏。

四、安装说明及注意事项

安装说明:

 （1）安装时水表进水端的直管段长度不小于20cm,出水端的直管段长度不小于10mm。

（2）水表安装必须水平安装，并使表壳上的箭头方向与水流方向一致。

（3）水表安装时，任何一侧墙或障碍物与水表/相关管件的距离不小于50cm，同时安装位置避免暴晒、冰冻、污染、便于水表拆装及更换电池。

（4）新装管道应将管道内石子、沙子、麻丝等杂物冲洗干净在安装水表、以免造成水表故障。

（5）水表若安装在锅炉进水管处，应防止热水回流烫坏水表。

（6）水表不应直接与管段连接，水表与管道间应通过连接管，密封垫圈，连接螺母连接，拆装时切不可用力硬扳，以免扭坏表壳影响水表正常使用。

（7）水表上方严谨搁置任何物品。

安装注意事项:

（1）远传水表模块包含精密电子元件，且采用无线方式进行通讯，因此安装位置要适宜，应远离热源、强辐射以及腐蚀性环境。

（2）金属物件对无线信号屏蔽作用较为严重，会极大的缩短无线通讯距离，严重时会导致无法正常通讯，因此在安装时应尽量避免将远传水表模块安装在复杂或封闭的金属结构内。

如不得已则尽量在金属结构上开槽，以便无线信号可以通过。

（3）电源/控制接口、电机接口必须正确连接，否则时会造成产品损坏。

（4）接线完毕后需要检查电源/控制接口有无短路现象，确认无异常后方可通电。

（5）电路板的安装应当与外壳可靠固定，不应有晃动，包装应当考虑防护措施，以免在运输过程中损坏。

（6）安装好的电子模块部件需要进行防潮处理。

（7）电路板上的元件为精密器件，安装过程中需要注意静电防护。
