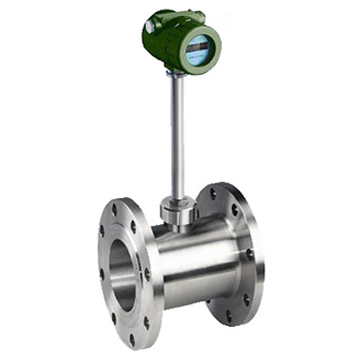

法兰连接式涡街流量计

产品描述：

   涡街流量计根据卡门（karman）涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。广泛用于各种行业气体、液体、蒸汽流量的计量，也可测量含有微小颗料、杂质的混浊液体，并可作为流量变送器用于自动化控制系统中。

   法兰连接式涡街流量计可广泛应用各行业中小口径管道气体、液体、蒸汽流量计量，其表体自带连接法兰，在与管道连接时，将流量计法兰与管道法兰相连接，再用螺栓紧固即可。其特点是结构简单，安装方便。

产品特点：

  ◆可测量蒸汽、气体、液体的体积流量和质量流量。

  ◆可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）。

  ◆采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能。

  ◆压力损失小，量程范围宽，范围度达10－40倍。

  ◆无机械运动部件，长期稳定，结构简单便于安装和维护。

  ◆可测介质温度达+350℃（+450℃）。

 涡街流量计的主要技术参数 ：

   1、测量介质：液体、一般气体、天然气、蒸汽（饱和蒸汽和过热蒸汽）；

   2、测量可能范围：雷诺数为5×103～7×106

   3、正常测量范围：雷诺数为2×104～7×106

   4、测量流速范围：液体0.5～7m/s　 气体4～35mm/s 蒸汽7～70m/s

   5、被测流体温度：-40℃～+300℃

   6、被测流体温度：1.6、4、25MPa

   7、准确度：1级、1.5级、0.5级（通过非线性修整方可达到0.5级）；

   8、重复性：指示值的0.2%；

   9、表体材料：ICr18Ni9Ti；

   10、压力损失：△=1.2×r×V2×10-6 式中：△P-压力损失 r-被测的流体密度（Kg/m3） v-管内平均流速（m/s）

   11、环境温度：-20℃～+55℃（特殊要求定货说明）

   12、环境湿度：≤90%RH

   13、大气压力：86-106KPa

   14、外供电源：3.6～224VDC

   15、内供电源：3～4.5VVDDC

   16、工作电源：80/A

   17、工作电压：2.7～3.6v

   18、工作频率：0.1～3000H

   19、信号远传距离：100mm

   20、信号输出：脉冲输出（外供电源）电流输出4～20mADC（两线制外供24VDC电源）脉冲输出与电流输出只能选一种方式。

测量范围 :

产品选型：
