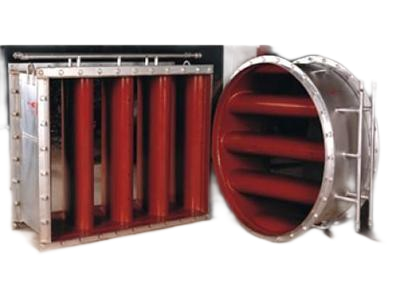

机翼测风装置

一、概述

      机翼测风装置是国内外电力行业一、二次风量测量中运用广泛的一种流量测量装置，它适用于空气流量较大、风道截面积大、流速较低、直管段长度较短的情况，是一种传统的风量测量装置。我公司依据各种不同的风道形状、尺寸、及风量等技术条件设计、制造出不同类型的机翼型风量测量装置，可用于矩形及圆形管道。

二、测量原理

      机翼测风装置是采用一种机翼形节流件的节流式流量传感器。

三、特点

    机翼测风装置是目前用的比较广泛的一种测风装置，它与其它测风装置比较有如下优点：

    1、核心节流元件为流线型机翼形状，其阻力系数达到了*小极限。压损较小，产生的压损不超过差压值的14%。

    2、采用了多个翼形管，增加了检测点，提高了测量精确度；翼形管增多，则翼形管长度缩短，从而使管段长度缩短，减少了体积，降低了重量。

    3、在每个翼形管上选择的检测点是采用等面积法，从而使测得的流量接近真值，确保 了测量精确度。

    4、采用独特的机翼腔体取压法，彻底解决了堵塞问题，在翼形管外部增加了排污装置和疏通装置，确保运行安全和维修方便。

    5、长期稳定性好、适用范围广、结构简单、操作便于掌握、故障容易排除。

    6、对直管段要求低，前直管段0.6~1.0D,后直管段0.2D。

    7、具有独特的机翼线型，能产生较大的差压，测量稳定、精度较高。

 四、主要技术参数：

    1.测量介质：空气、锅炉一、二次风等介质；

    2.管道：圆管﹑矩形管；

    3.管道适用范围： Dn=200～6000mm B×H=200×300～6000×6000mm；

    4.精度：　±1.0%；

    5.公称压力： Pn≤6.4MPa；

    6.流体温度： t≤450℃；

    7.精度等级： 1.0级 2.0级

五、机翼测风装置选型表：
