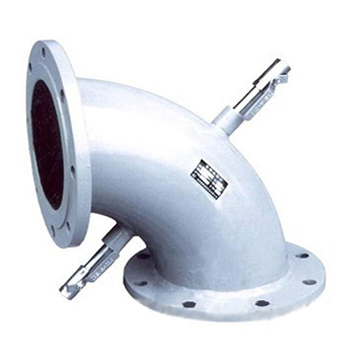

弯管流量计

一、概述：

   本公司生产的弯管流量计属于差压式流量测量系统，是利用流体离心力原理测量管道内介质流量的仪表，可用于测量气体（焦炉煤气、高炉煤气等干湿气体），蒸汽，液体各种介质。

   弯管流量计由传感器、转换器、差压变送器及一些管道阀门组成，当流量测量需要温度、压力补偿时还应配备压力变送器、温度变送器。

   弯管流量计测量范围宽，重现性精度高，无附加压力损失，现场免维护，运行费用低，可实现温压实时补偿。

S型传感器可以在任意的直管段上安装，无需装在自然转弯处。

   传感器处的取压孔直径大，不易堵塞，特别适合测量不纯净的介质。

二、特点：

  1、 结构简单，无插入节流件，无附加阻力损失。

  2、 耐磨，使用寿命长，准确度高。

  3、 安装方便，长时间运行免维修。

  4、 适应性强，测量范围宽，不受现场高温、粉尘、潮湿、电磁场等因素影响，可在复杂的环境中工作。

  5、 对于直管段的要求较低，只要能满足前5D(弯管内径D)后2D，就可获得足够的测量准确度。

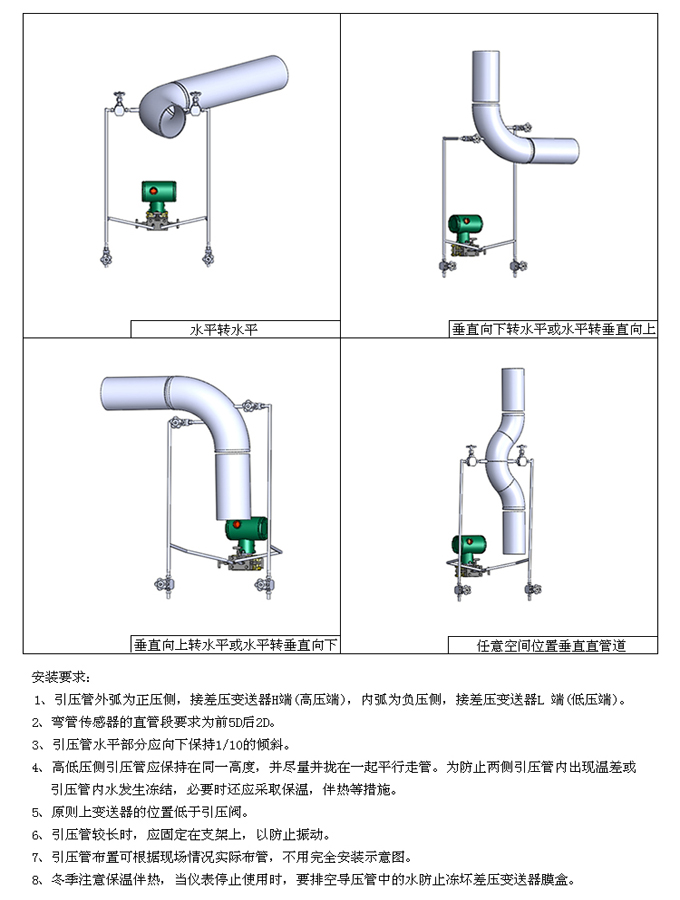

三、安装示意图

四、管流量计配置表
