一、产品概述

HVZR系列电子远传水表是用于计量流经自来水管道的水体积总量的测量仪，适用于小型工业用水和家庭用水。HVZR系列电子远传水表量程大、精度高，计量及其他性能满足国家标准GB/T 778.1～3—2007  准确度等级2级标准，电子装置符合《电子远传水表》（CJ/T 224-2012）行业标准。

HVZR系列电子远传水表采用光电直读技术读取字轮数据，与传统脉冲水表相比，可将计量误差降低为零，是自动抄表系统中机电转换零误差的电子远传水表。且采用低功耗设计，平时无须供电，仅在抄表或操作阀门时才需要对它供电。

二、产品特点

1.直接读取字轮数据，与传统脉冲水表相比，可将读数误差降低为零；

2.平时不供电，抄表或开关阀时由总线供电，按指令要求进行数据采集、传输或阀门控制；

3.采用先进的数据编码及校验方式，通讯可靠性高；

4.表有唯一的地址标识，根据地址可读取相应表的数据，保证数据的唯一性、正确性；

5.满足EMC、ESD、EMI等电子产品电磁兼容方面的设计要求，达到行业领先水平；

6.与上位机系统相结合，建立远程自动抄表管理系统，真正实现抄表自动化；

7.安装环境为B级；

8.电磁环境为E1级。

二、技术参数

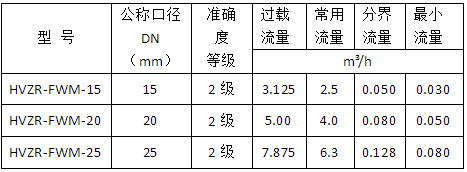

2.1流量参数

           2.2工作环境：水温度：0.1～+45℃    湿度：0～95%RH；

           2.3通讯传输最大距离：1200m；2.2工作环境：水温度：0.1～+45℃    湿度：0～95%RH；

2.4总线引脚ESD保护超过10kV；

2.5短路电流保护；

2.6针对总线开路、短路、空闲等故障保护。

以下参数根据实际情况选择：

与上位机通讯方式：

（1）RS485（2）MBUS（3）TTL

工作电源：

（1）DC9～15V（RS485）（2）DC24～42V（MBUS）（3）其他

通讯传输速率：

（1）1200 baud（2）2400 baud （3）4800 baud （4）9600 baud

通讯规约：

（1）内部自定义（2）DL/T645 （3）CJ/T188议（4）MODBUS （5）用户指定

阀门情况：

（1）有阀 （2）无阀

水表类型：

（1）冷水水表 （2）热水水表。

水表安装方式：

（1）立式（2）水平
