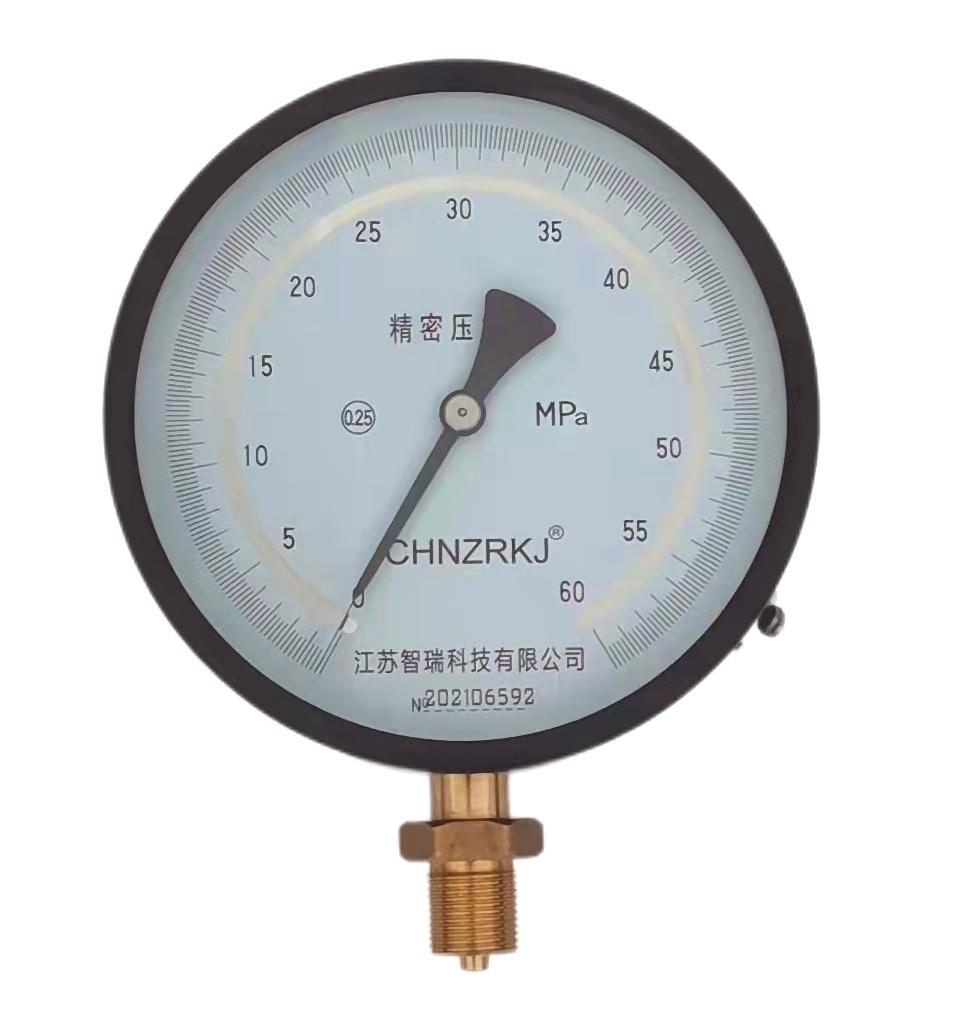

精密压力表

产品描述：

    精密压力表主要用来校验工业用普通压力表及其它具有压力参数的各种仪器仪表；亦可用于精密测量无腐蚀性介质的压力。

主要技术参数：

  精确度等级：0.25

  使用环境条件：0～40℃，相对湿度不大于80%，也可在-30～50℃的任一恒定温度条件下使用。

  温度影响：使用环境温度如偏离20±5℃时，误差变化不大于0.1℃。

  测量范围：（MPa）0～0.1；0～0.16；0～0.25；0～0.4；0～0.6； 0～1； 0～1.6；0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；

结构原理：

   精密压力表由测量系统、指示部分和表壳部分等组成。

   测量系统——由接头，弹簧管和齿轮转动机构等组成。 由被测介质的压力作用，使弹簧管的末端（自由端）相应地产生位移，借助连杆带动机构中的扇 形齿轮产生一角位移，而使齿轮轴得以偏转——传给指示部分。

  指示部分——由分度盘、镜面（YB-201型不带镜面和指针等组成。由指针将齿轮轴的偏转值相应地在分度盘上指示出被测介质的压力值。

  表壳部分——由表盖、表玻璃和罩壳等组成。表盖的下端设有供调整零位用调零装置，以保持零值和读数的准确性。
