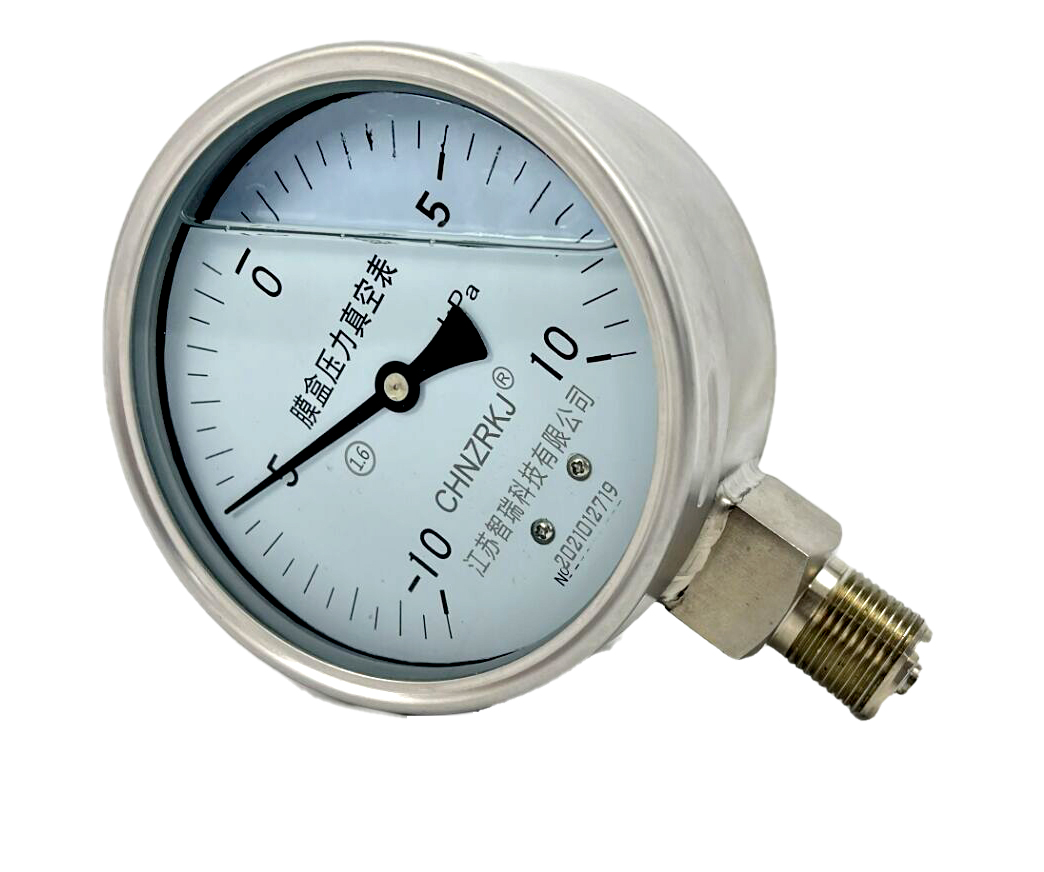

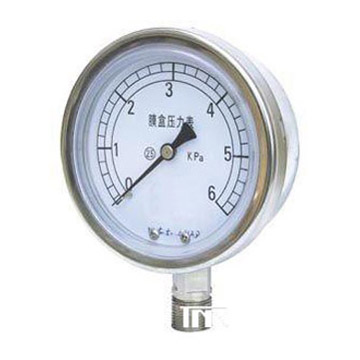

膜盒压力表

简要描述：膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

联系我们

详细介绍

产品描述：

膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起作用、无爆炸危险气体的微压和负压，广泛用于锅炉通风、气体管道、燃烧装置等及其它类似设备上。

结构原理：

膜盒压力表由测量系统（包括接头、膜盒等）、传动机构、指示装置和外壳组成。

当被测介质的压力作用于膜盒时，其自由端产生相应弹性变形一位移，经拨杆带动传动机构放大，由指示装置将被测压力在仪表度盘上指示出来。

技术参数：

● 标度范围、精确度等级及重量

型号

标度范围KPa

正压

负压

正负压

精确度等级

重量kg

YE-63

YE-75

YE-100
YE-150

0～1.6
0～2.5
0～4
0～6
0～10
0～16
0～25
0～40

-1.6～0
-2.5～0
-4～0
-6～0
-10～0
-16～0
-25～0
-40～0

-0.8～+0.8
-1.2～+1.2
-2～+2
-3～+3
-5～+5
-8～+8
-12～+12
-20～+20

1.6

2.5

0.5

● 工作位置、环境：仪表垂直安装，工作环境温度-25～55℃，相对湿度不大于80%，并且周围空气中不含有腐蚀仪表的有害气体。

● 温度影响：使用温度偏离20±5℃，其温度附加误差不大于0.4%/10℃。

● 导（测）压系统及外壳等主要零件的材质
