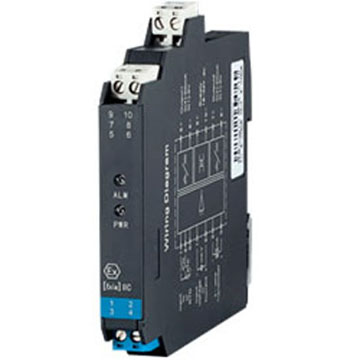

开关量输入，继电器输出隔离栅

一、概 述

  一进二出，开关量输入，继电器输出隔离栅，接收来自危险区的开关或接近开关输入，通过安全栅隔离传输到安全侧继电器输出，它具有输入断线检测报警指示及输入输出反相设置功能。该产品需要独立供电，电源、输入和输出三隔离。

二、技术参数

   供电电压：20～35V，d.c．

   消耗电流(24V供电，继电器触点闭合时)：≤75mA(ZR-SA6120-EX)

   危险侧：输    入：开关、接近开关   配电电压：≈8V(开路时)   短路电流：≈8mA

   安全侧：响应时间：≤20ms    驱动能力：250V，a.c．，2A或30V，d.c．，2A，电阻性负载

   输入和输出特性(设置为同相控制时)：

      现场开关闭合或输入回路电流>2.1mA，输出继电器闭合，通道黄色指示灯亮

      现场开关开路或输入回路电流<1.2mA，输出继电器开路，通道黄色指示灯灭

   输入和输出为反相控制设置：由面板拔动开关(K 1、K2)设置，详见随机说明书

   断线检测功能设置：由面板拨动开关K 3设置，详见随机说明书

   开关输入，需要断线检测功能时，须在开关两端并联10kΩ电阻(如下侧接线图中开关Ⅱ)

   绝缘强度(本安端与非本安端)：2500V，a.c．；1min

   电磁兼容性：符合GB／T1 8268工业设备应用要求(等同IEC61326—1)

   使用环境温度：-20～+60℃

   连接的现场设备及所处区域：符合DIN19234的NAMUR接近开关、开关等现场设备(包括本安型的压力开关、温度开关、液位开关等)

    0区、1区、2区，ⅡA、ⅡB、ⅡC，T4～T6危险区
