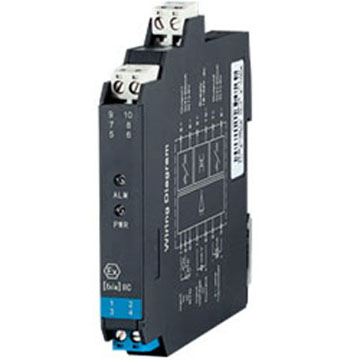

智能调理器

一、概述

     智能调理器,万用信号输入，通过操作器可在现场设置调理器的输入信号，热电偶、热电阻、电流、电压、二线制供配电等。通过设置，调理器可以完成隔离器、配电器、温度变送器等本系列仪表的功能。可现场设置仪表的输入输出信号的类型、量程。通过操作器支持现场校准。输入信号在经过抗干扰、运算等处理后可变送输出相互隔离的单路、双路*高三路线性的电流或电压信号。仪表提供了输入、输出和电源之间的电气隔离。

二、智能调理器的特点

    支持线性电流、电压、非线性电阻、热电偶等多种信号输入，可通过ZR-BC 1001进行即时设置。

    对输入信号中的高、低频干扰信号提供了硬件和软件上的抑制和处理。

    在大功率变频控制系流中能保持可靠性能。

    专用芯片的强大功能对信号进行数字化／自动／手动调校。

    自动校准零点，无需借助外部零点和满度电位器，同时对信号作自动补偿。

    可通过通讯和ZR-100l操作器连接，可在线观测输入输出值。

三、技术指标

    系统准确度：±0.2％×F•S

    温度漂移：≤0.0015％F•S／℃

    工作温度：工业级标准-10～+55℃

    输入阻抗：电流：100Ω；电压：500KΩ

    电流输出允许外接的负载阻抗：4～20n1A输出时≤500Ω；0～10mA输出时≤lKΩ，需要更大的负载请另附说明。

    电压输出时的内部阻抗：250Ω±1 KΩ

    输入／输出／电源／通讯／双路问绝缘强度：≥2500V．ac

    储运环境温度：-40～+80℃

    供电电源：交流：AC  85V～260V    直流：DC  18V～36V(反接保护)

    通讯接口：RS232或RS485

    外形尺寸：宽×高×深(mm)：22.5×100×115

    净  重：170～200g
