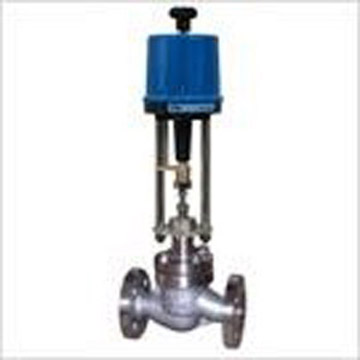

精小型电动调节阀

公称通径

DN20～200mm

公称压力

PN1.6、2.5、4.0、6.4

法兰标准

GB/T9113、 JB/T79

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式

标准型-17～+230℃、高温型+230～+450℃、低温型-60～-196℃、波纹管密封型-40～+350℃

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料

流量特性

线性、等百分比

主要技术参数

电源电压：220V/50Hz、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC

防护等级：相当IP55、隔爆标志：ExdⅡBT4、手操功能：手柄

环境温度：-25～+70℃、环境湿度：≤95%

2

垫片

金属石墨垫片/聚四氟乙烯(PTFE)

3

阀座、套筒

304

304

316

316L

4

阀芯

304

304

316

316L

5

导向套

304

304

316

316L

6

阀盖

WCB

CF8

CF8M

CF3M

7

阀杆

304

304

316

316L

8

填料

PTFE/柔性石墨

9

弹簧

65Mn

304

316

316L

10

螺母

304

304

316

316L

基本误差%

配3810L±2.5； 配PSL±1.0

回差%

配3810L ±2.5； 配PSL±1.0

死区%

1.0

始终点偏差%

电开

始点±2.5

终点±2.5

始点±2.5

终点±2.5

电关

始点

±2.5

终点

±2.5

额定行程偏差%

≤2.5

泄露量L/h

0.01%×阀额定容量

可调范围R

30：1

阀座直径 dN(mm)

20

25

32

40

50

65

80

100

125

150

200

额定流量系数KV

单座

6.9

11

17.6

27.5

44

69

110

176

275

440

630

笼式

5.9

9

15

23

35

59

95

148

236

355

568

套筒

6.3

10

16

25

40

63

100

160

250

360

570

额定行程(mm)

16

25

40

60

允许压差(MPa)

单座

3.8

3.2

3.0

2.0

1.8

1.5

1.4

1.0

0,7

0.6

0.5

笼式

6.4

5.8

5.0

4.9

4.3

3.0

3.7

3.5

3.1

2.8

2,8

套筒

6.4

6.4

5.2

5.2

4.6

4.6

3.7

3.7

3.5

3.1

3.1
